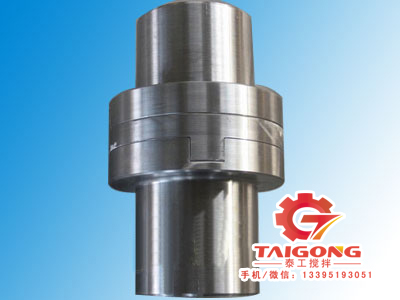

公称转柜 N·m | 许用转速 r/min | d1 | D0 | D | L | h | d2 | c | 质量 kg |
120 | 15 | 32 | 70 | 95 | 10 | 18 | 0.5+0.30 | 1.5 | |
17 | 20 | 1.47 | |||||||
18 | 22 | 1.43 | |||||||
250 | 20 | 45 | 90 | 115 | 12 | 25 | 2.68 | ||
25 | 30 | 2.55 | |||||||
30 | 34 | 2.60 | |||||||
500 | 36 | 60 | 110 | 160 | 16 | 40 | 5.57 | ||
40 | 45 | 5.21 | |||||||
800 | 45 | 80 | 130 | 200 | 20 | 50 | 10.00 | ||
50 | 55 | 9.46 | |||||||
1250 | 55 | 95 | 150 | 240 | 25 | 60 | 15.40 | ||
60 | 65 | 14.46 | |||||||
2000 | 65 | 105 | 170 | 275 | 30 | 70 | 22.41 | ||
70 | 75 | 21.29 | |||||||
3200 | 75 | 115 | 190 | 310 | 34 | 80 | 31.50 | ||
80 | 85 | 29.80 | |||||||
5000 | 95 | 130 | 210 | 355 | 38 | 90 | 10+0.30 | 44.77 | |
90 | 95 | 42.46 | |||||||
8000 | 95 | 140 | 240 | 395 | 42 | 100 | 59.44 | ||
100 | 105 | 57.02 | |||||||
10000 | 110 | 170 | 280 | 435 | 45 | 115 | 91.50 | ||
120 | 130 | 84.29 | |||||||
16000 | 130 | 190 | 320 | 485 | 50 | 140 | 129.55 | ||
140 | 150 | 120.0 | |||||||
20000 | 150 | 210 | 340 | 550 | 55 | 160 | 162.55 |
注：半联轴器和十字滑块材料：45钢，ZG310-570,表面淬火46～60HRC：套筒材料：Q235A钢。
凸榫与凹榫工作面压强验算：
P＝6TcD/（D3-d31）h ≤ 【p】
式中
T8——计算转矩，N·m；
D——十字滑块的外径，mm；
d1——十字滑块的内径，mm；
h——十字滑块凸榫的高度，mm；
【p】许用压强，当半联轴器和十字滑块均为淬火钢，润滑良好，【p】＝15～30MPa。当半联轴器为淬火钢，十字滑块为铸铁；
【p】＝10～15MPa。
