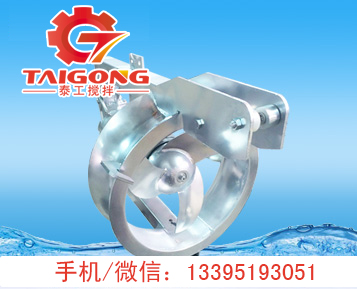

回流泵的构造:
潜水回流泵为潜水型整体设计，封闭式连接。回流泵所有的组件包括电机和齿轮箱都能够在水下连续运转。回流泵螺旋桨由潜水电机通过齿轮减速驱动。转动头部呈流线锥型，结构紧凑。回流泵带导流环与穿墙管法兰连接。回流泵在需要水密密封的临界接触面上为机械加工面，采用金属与金属接触，并采用***橡胶O形圈。回流泵及其附件和电缆，均能够连续浸没在***大深度为20米的水下而不会损失其水密性。 回流泵外部所有与液体接触的铸铁表面均应用高等级环氧防腐涂料体系保护，***小厚度320μ。
回流泵型号：
1. 螺旋桨 螺旋桨为三叶片式，与轮毂整体铸造，设计用于处理常规污水。采用水力平衡的无缠绕自清洁设计。螺旋桨具有高效的水力性能。螺旋桨叶轮采用单键栓固定在轴的端部，采用保护帽进行密封，并应使用锁定垫圈系统。 螺旋桨经严格的动平衡试验。
2. 轴 电机轴和螺旋桨轴通过齿轮箱联接。轴由耐磨不锈钢制造，螺旋桨轴和电机轴均能承受所有轴向和径向荷载。螺旋桨轴受机械密封、O形圈和径向密封完全保护，与搅拌介质完全隔离，防止了腐蚀的发生。
3. 轴承 潜水回流泵的电机轴由两个球轴承支撑，螺旋桨轴由两个圆锥滚柱轴承支撑，所有轴承采用永久脂润滑的高质量免维护轴承，能承受轴向和径向负载。 轴承在0.5Qn< Qn<1.25 Qn 范围内运行时（ Qn 为***佳工况点），轴承寿命在100,000小时以上。
4.电机 潜水电机是三相鼠笼式感应电机。电机的防护等级为IEC IP68级，绝缘等级为F级，180℃。南京凯普德潜水回流泵所配电机的额定功率保证回流泵在使用中不会发生过载。电机每小时启动次数20次。电机轴和转子经动、静平衡测试合格。电机设计用于在***高40℃(104F)环境下工作，能够浸入和连续泵送***高为40℃的液体，并且定子绕组的平均温升不超过80 ℃。为监控每相绕阻上的温度，在每相定子绕组线圈中装有热敏开 潜水回流泵技术性能说明 SRP潜水回流泵技术规范，热敏开关的设定打开温度为125℃，并接至控制柜，与控制继电器连接。 电机和电缆均能够在***大20米淹深下连续使用而不失去其防水性能（符合IP68防护等级）。潜水电机能够被周围泵送介质充分冷却，而不依赖冷却套或外部冷却系统。
5、机械密封 在回流泵齿轮箱和轮毂之间配备有一个机械密封和两个径向密封环，径向密封环置于青铜套管上，能对机械密封提供额外的保护，且方便更换。轴封系统包括一个密封油腔，机械密封安装于油腔中并在其中运行。电机室和齿轮箱之间也同样安装有一对径向密封环。机械密封为免维护的，并且在不影响密封功能的情况下，可以顺时针或逆时针转动。机械密封采用碳化硅材料，具有良好的机械强度和抵抗热冲击特点，介质酸碱度范围应在4-10之间。 机械密封的设计使用寿命大于25000小时。
6、电缆和电缆密封 电机配有潜水电缆，为包括控制和动力芯线的同一根电缆。电缆配备单独可靠的电缆进口。电缆的尺寸符合IEC标准并提供足够的长度以接入接线盒或就地控制柜且不需拼接。电缆接入接线室使用可重复使用的双道压缩橡胶套密封，可保证电缆的快速更换。电缆出口为轴向，与电机壳外表面同向贴紧布置，同时用电缆夹将电缆固定在电缆拉紧件上，避免受水流冲击晃动，且不会在起吊时钩住。 电机和电缆均能在***大20米淹深下连续使用而不失去其防水性能。
7、 电机保护 1) 温度传感器 在回流泵的三相定子线圈中设3只串联的热敏开关（PTO），用于监控定子温升。热敏保护在125℃时动作，启动报警装置并停下电机。 潜水回流泵技术性能说明 SRP潜水回流泵技术规范 2) 泄漏传感器 回流泵设置有泄漏传感器以探测密封油腔内的泄漏情况，防止水漏入电机造成损坏。泄漏传感器为电极式传感器，信号能够被专用保护继电器监测并在电机进水时发出报警信号。 回流泵专用保护继电器接受泄漏传感器的报警信号，并输出故障跳闸接点，以便自动切断电机电源停止电机。回流泵专用保护继电器安装于就地控制箱内,其电源要求为AC220V。专用保护继电器随回流泵配套提供。
潜水回流泵安装图：
